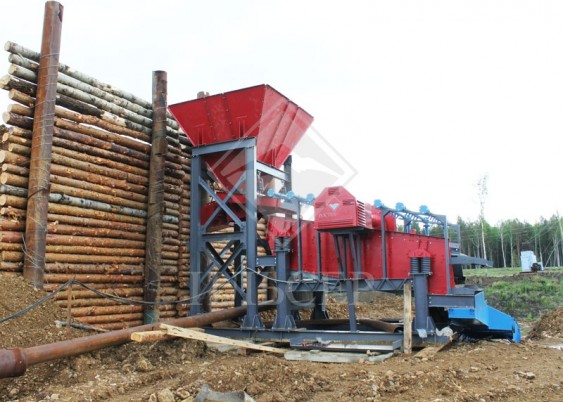

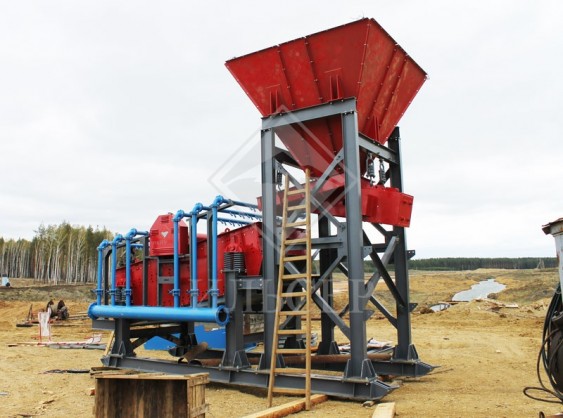

Промприбор ГИТ "Кулар 250"

Производительность	до 250 м³/ч
Макс размер валунов	до 400 мм
Объём бункера	20 м³
Тип грохота	ГИТ-62
Площадь сит грохота	11,2 м²
Расход воды	до 1500 м³/ч

Собственное производство

Широкий ассортимент товаров

Доставка во все точки мира

Индивидуальный подход

Промывочная линия «Кулар 250» со шлюзовой схемой обогащения на базе инерционного грохота ГИТ–62 предназначена для промывки песков техногенных россыпей золота.

Описание технологического процесса

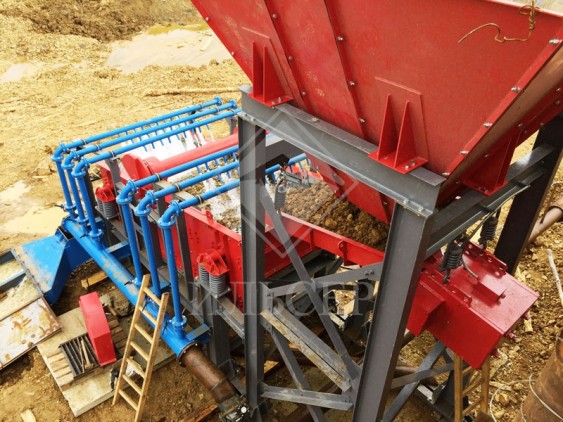

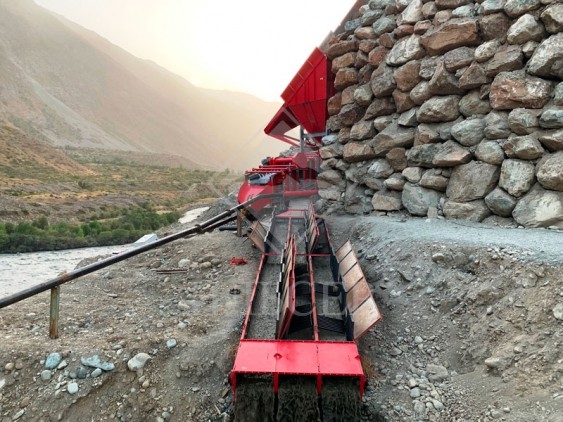

Грунт загружается в существующий загрузочный бункер через колосниковую решетку и подается на инерционный грохот посредством вибрационного питателя на 2-х площадочных вибраторах с дополнительным размывом в бункере. Далее на двудечном классифицирующем грохоте осуществляется промывка и сортировка материала по крупности (размер и материал сит по желанию заказчика). Далее надрешетный продукт через распределительный лоток поступает в отвал, а пульпа по поддону для подрешетного сырья через пульпораспределитель поступает на шлюзы, где при движении по шлюзу в водном потоке минеральные частицы разделяются по плотности. Тяжелые минералы концентрируются на дне шлюза между трафаретами или задерживаются шероховатой поверхностью ворсистого покрытия шлюза, а легкие минералы потоком воды уносятся к разгрузочному концу шлюза. Далее установлен доводочный шлюз, которые при промывки ковров позволяет собрать шлихи для дальнейшей доводки.

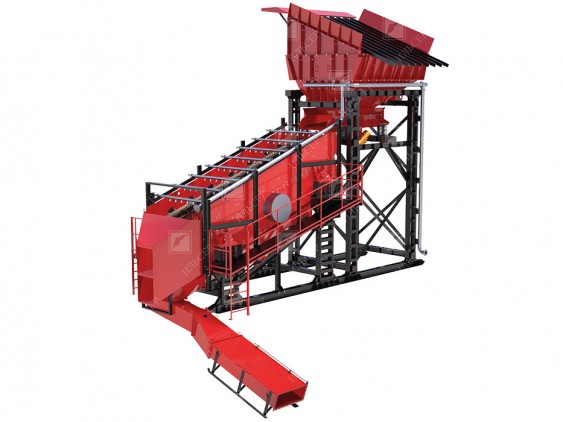

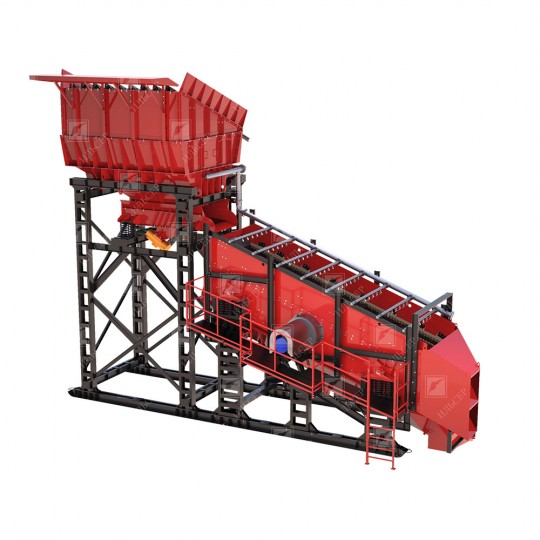

Прибор представляет собой модульную конструкцию, состоящую из самостоятельных узлов.

Промывочная линия «Кулар» (ПЛШ-52)

Комплектация промывочного комплекса "Кулар 250" на базе инерционного грохота IS ГИТ-62

№ п/п	Наименование	кол-во, шт	Характеристика товара (Работы/Услуги)
1	Шкаф управления	1	запуск двигателя с УПП
2	Система орошения грохота	1	6 труб с системой орошения+ задвижки+компенсатор Ф329х4
3	Система орошения бункера	1	3 трубы с задвижками + компенсатор
4	Приемный бункер бронированный	1	роль загрузочного бункера и питателя с системой гидроразмыва и орошения
5	Питатель вибрационный IS ППВ-0,9х2,5	1	питатель на площадочных вибраторах для равномерной подачи материала
6	Поддон для подрешетного сырья	1	S=6 мм с футеровкой из РТИ
7	Лоток распределительный	1	служит для направления материала в отвалы
8	Рама опорная по типу сани	1	сборно-разборная рама на болтовых соединениях
9	Комплект трафаретов БД-2	28	Толщина листа 5 мм, размер 732х746х50
10	Шлюз среднего наполнения 2х750х6000	2	Сталь 6 мм + крышки из гнутого профиля
11	Шлюз доводочный 2х750*1000	1	Сталь 6 мм + крышки из гнутого профиля
12	Сито верхнее	1	Сталь износостойкая Quard 550 с ячейкой Ф50
13	Сито нижнее	1	Полиуретан с ячейкой 25х25
14	Грохот	1	IS ГИТ-62
15	Подситники	6	верх. ярус
16	Двигатель 22 кВт	1	-
17	Модуль пульпораспределителя	1	служит для подачи пульпы на шлюза, внутри установлен выравниватель потока

Технические специалисты нашей компании в совокупности с опытом эксплуатации смогли реализовать максимальную эффективность и достичь лучших показателей в дезинтеграции и извлечении драгоценных металлов.

Характеристики линейки приборов «Кулар»

Наименование	Кулар 40 (ГИС 32)	Кулар 70 (ГИТ 32)	Кулар 100 (ГИС 42)	Кулар 200 (ГИТ 52)	Кулар 250 (ГИТ 62)
Производительность при промывке среднепромывистых песков с валунами, м³/час	до 40	до 70	до 100	до 200	до 250
Объем бункера, м³	3	5	10	12	20
Грохочение	Трехфракционное
Обогащение	Однофракционное
Площадь сит грохота, м²	3,1	3,75	5,01	7,9	11,2
Размер щели между колосниками, мм	80	120	200	300	350
Размер перфорации сита грохота, мм
Максимальный размер валунов подаваемых на грохот,мм	до 100	до 120	до 200	до 300	400
Расход технологической воды, м³/час	до 240	до 420	до 600	до 1250	до 1500
Необходимый напор воды у насадок оросителя, м.вод.ст.	20
Устанавливаемая мощность двигателей, кВт	7,5	11	15	22	30
Размеры грохота, мм
- длина	3400	3900	3730	4800	6380
- ширина	1950	1950	2900	3330	2850
- высота	1300	1300	1500	1500	1500
Ширина деки, мм	1250	1500	1500	1500	2000
Длина деки, мм	2500	2500	3340	4500	5900
Размеры шлюза, мм	по согласованию с заказчиком
Количество шлюзов, шт	по согласованию с заказчиком
Масса грохота, т	2,5				6,8
Масса прибора, т	7	15	20	25	27

Видеообзор промприбора ГИТ "Кулар 250"

Продукцию компании также можно приобрести в лизинг через стороннюю организацию «Балтийский лизинг». С подробной информацией можно ознакомиться на сайте компании, или связавшись с нашими менеджерами любым удобным способом: по телефону +7 (351) 77-66-217 или по e-mail zakaz@ilser.ru.

Ширина просеивающей поверхности, мм

2000

Длина просеивающей поверхности, мм

5900

Площадь просеивающей поверхности, м²

11,2

Длина грохота, мм

6380

Ширина грохота, мм

2850

Высота грохота, мм

1500

Производительность при промывке среднепромывистых песков с валунами, м3/час

до 250

Объем бункера, м³

Грохочение

Трехфракционное

Обогащение

Однофракционное

Размер щели между колосниками, мм

350

Максимальный размер валунов подаваемых на грохот,мм

400

Расход технологической воды, м3/час

до 1500

Необходимый напор воды у насадок оросителя, м.вод.ст.

Устанавливаемая мощность двигателей, кВт

Масса прибора, т

Размеры шлюза, мм

по согласованию

Количество шлюзов, шт

по согласованию

Промприбор ГИТ "Кулар 250" доставляется по России и заграницу. Для уточнения деталей доставки свяжитесь с нашими менеджерами по телефону +7 (351) 77-66-217 или напишите нам на почту zakaz@ilser.ru
