Промприбор ГГМ-3 (аналог прибора Дерокер)

Предназначен для промывки и обогащения золотосодержащих песков при бульдозерной разработке продуктивных пластов песков россыпных валунистых месторождений. Используется как самостоятельное оборудование, так и в комплексе со скрубберным прибором в качестве классификатора-валуноотделителя.

Собственное производство
Собственное производство
Широкий ассортимент товаров
Широкий ассортимент товаров
Доставка во все точки мира
Доставка во все точки мира
Индивидуальный подход
Индивидуальный подход

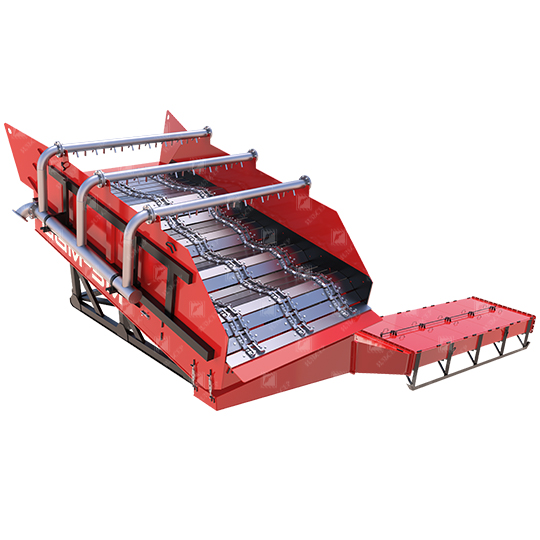

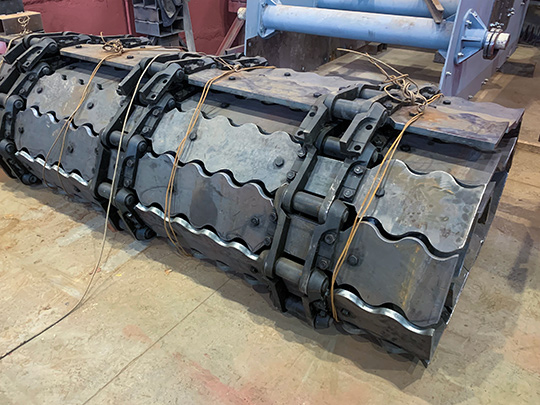

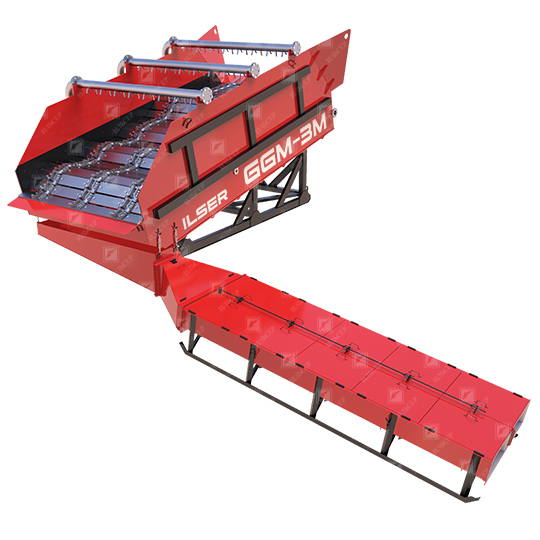

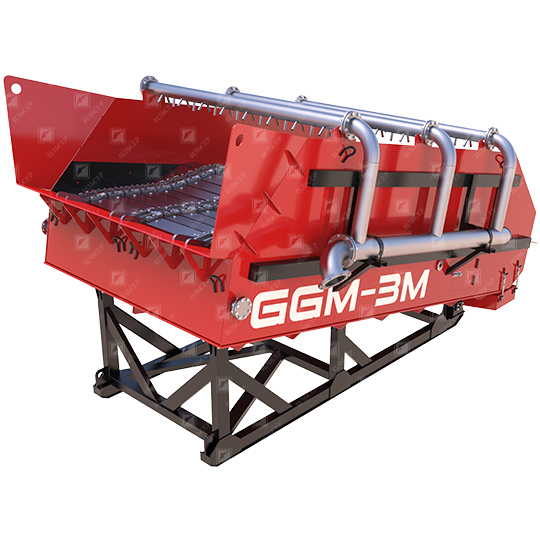

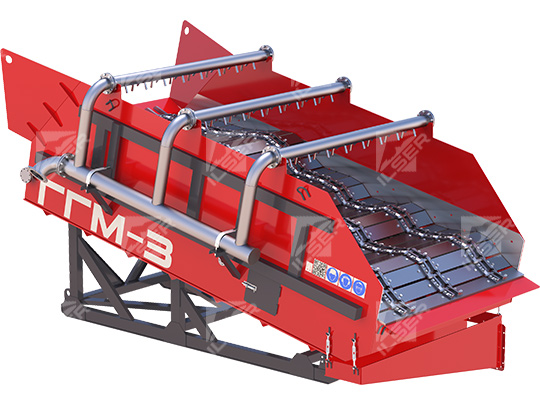

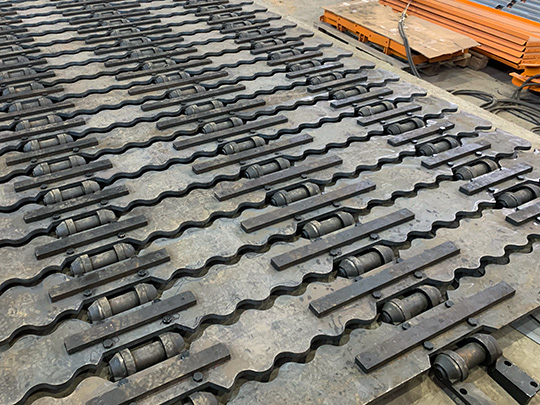

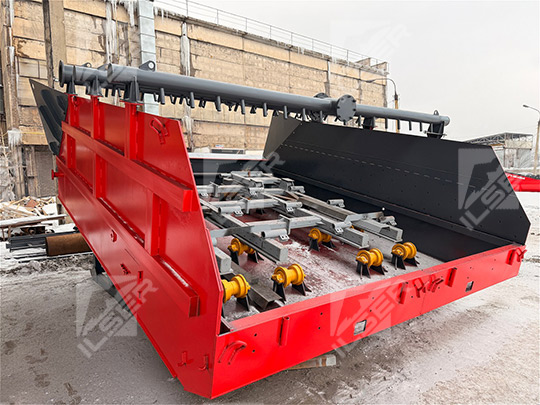

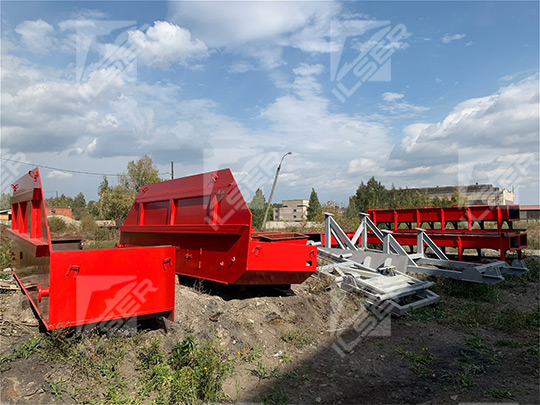

Промывочный прибор ГГМ-3 представляет собой комплект мобильных агрегатов и узлов, каждый из которых имеет собственную ходовую часть в виде полозьев, позволяющих транспортировать их в отдельности после разборки соединяющих коммуникаций. Пластинчатый гидромеханический грохот ГГМ-3 – сваренная из толстостенного материала ванна, внутри которой расположены бульдозерные катки, на них опирается тележка, несущая автомобильные колеса. При помощи гидроцилиндра тележка совершает возвратно-поступательные движения. На колеса уложено пластинчатое полотно так, что оно свободно провисает между колесами. Оба конца полотна закреплены на торцевых стенках ванны. При движении тележки пластинчатое полотно создает эффект «бегущей волны». В результате, подаваемые на него бульдозером или погрузчиком пески подвергаются ворошению и грохочению при интенсивном орошении водой из оросителя, установленного над ванной. Пластины полотна установлены с зазором между собой, равным 30, 40 и 50 мм, величина зазора определяет размер обогащаемой фракции. Для данного прибора выпускаются и зубчатые пластинчатые полотна. Небольшая ширина щелей грохота (по сравнению с 100 мм у гидровашгерда) позволяет уменьшить скорость потока на шлюзах, улавливать больше мелкого золота, сократить расход воды. Грохот имеет наклон около 12 градусов. Ванна опирается на сани. Эфельная фракция разгружается через поперечное окно в днище ванны в приемный лоток, который направляет ее в шлюз. Хвосты со шлюза самотеком направляются в отвал. Надрешетный материал (галя) под действием выше упомянутого эффекта «бегущей волны» сбрасывается с заднего торца ванны грохота, откуда по мере накопления удаляется бульдозером в отвал. Переключение хода цилиндра – автоматическое.

Отличительные особенности грохота:

  • Компактность конструкции
  • Небольшая высота загрузки при значительной ширине фронта
  • Высокая техническая готовность к перестановке – не более 3-х часов вместе со шлюзом и водоводом
  • Способность промывать пески с крупными валунами – до 1,2 м
  • Отсутствие высокодинамичных элементов привода
Подача песков осуществляется одним из 3-х способов:
  • Бульдозером
  • Погрузчиком
  • Автосамосвалом
Возможны 2 варианта установки грохота:
  • Непосредственно в забое полигона
  • На отвале вскрыши
В полный комплект поставки входят:
  • Ванна на подставке
  • Маслостанция
  • Полотно пластинчатое
  • Шлюз с комплектом трафаретов и резиновых ковриков
  • Лоток с трафаретом
  • Установка насосная 8 НДВ на электрическом приводе (75 кВт или 90 кВт) или установка насосная 8 НДВ на дизельном приводе (ЯМЗ 238Д турбо)
    • по индивидуальному заказу:
    • Загрузочные открылки
Для работы в комплекте с прибором ГГМ-3 возможно поставить:
  • Проставка шлюзовая (удлиняет шлюз до 9 метров)

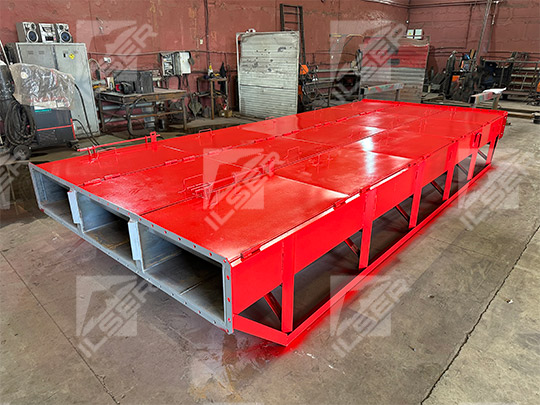

  • Приставка шлюзовая односторонняя ПШ-1500 (для улавливания мелкого золота)

Конкретный состав прибора определяется заказчиком при оформлении заявки в зависимости от предполагаемых горно-геологических условий эксплуатации.

Основные преимущества:

На россыпях с хорошо промывистыми валунистыми песками приборы ГГМ (ППМ) обеспечивают в 2-3 раза большую производительность, потребляют меньше воды (соответственно электроэнергии и дизтоплива), работают в автоматическом режиме (не нужен мониторщик), просты в обслуживании, легко переставляются с места на место (обычно устанавливаются, непосредственно в забое полигона или на отвале вскрыши)

Основные недостатки:

Недостаточно эффективны при промывке труднопромывистых глинистых песков и породы с большим количеством плитняка, который проваливается в щели грохота и может забивать шлюзы, при этом крупный плитняк на грохоте может не обмываться с одной из сторон, что увеличивает потери золота.

  Наименование оборудования ГГМ-3 ГГM-5
  Производительность при промывке среднепромывистых песков с валунами, м³/ч 70 100
  Максимальная крупность валунов, мм 1200 1500
  Размеры щелей сеющей поверхности, мм 50±5x3000 50±5x5000
  Необходимый расход воды, м³/ч не более 500 800
  Необходимый напор воды у насадок оросителя, м 20 20
  Мощность двигателя маслостанции, кВт 30 45
  Размеры грохота:
  Длина, мм 6500 8000
  Ширина с переключателем, мм 3600 5600
  Высота с установленным оросителем, мм 3000 4200
  Угол наклона ванны, град 12 12
  Перепад уровней загрузки и выхода пульпы, мм 2000 2000
  Габаритные размеры шлюза глубокого наполнения:
  Длина, мм 5300 5300
  Ширина, мм 1000 1000
  Габаритные размеры шлюза среднего наполнения:
  Длина, мм 6000 6000
  Ширина, мм 1600 1600
  Габаритные размеры приставки шллюзовой:
  Длина, мм 8600 8600
  Ширина, мм 5400 5400
  Высота, мм 1600 1600
  Масса прибора, т  21 41,2
Промприбор ГГМ-3 (аналог прибора Дерокер) доставляется по России и заграницу. Для уточнения деталей доставки свяжитесь с нашими менеджерами по телефону +7 (351) 77-66-217 или напишите нам на почту zakaz@ilser.ru
