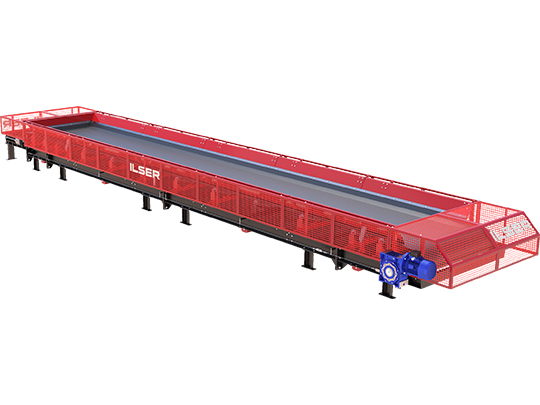

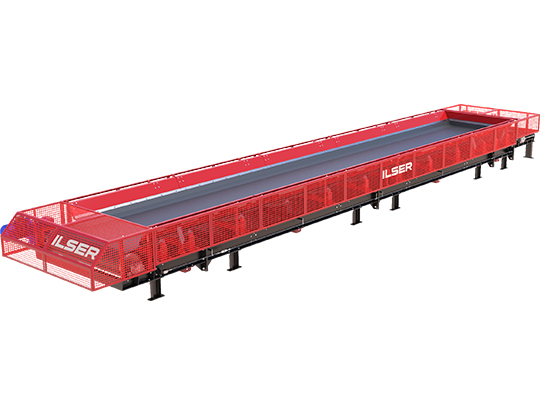

Конвейер ленточный КЛ 1600х10500

По техническому заданию заказчика выполнены работы по проектированию и изготовлению ленточных конвейеров и шкафов управления.

Собственное производство
Собственное производство
Широкий ассортимент товаров
Широкий ассортимент товаров
Доставка во все точки мира
Доставка во все точки мира
Индивидуальный подход
Индивидуальный подход

Конвейеры будут применяться для транспортировки хвостов обогащения с размером частиц до 200 мм. Ширина ленты 1600 мм, расстояние между осями барабанов 10500 мм. Скорость движения ленты 2 м\с.

В состав поставки входят:

  • Станция приводная в сборе (включая приводной барабан футерованный, мотор редуктор «Европривод» серия NMRV 11 кВт, рама барабана и привода, очистное устройство грузового типа)
  • Секция натяжная винтовая в сбореЭлементы конвейера
  • Лента 2,2-1600-3-ТК-100-5-2-Б-РБ
  • Став конвейера (горячекатаный швеллер)
  • Верхние роликоопоры желобчатые с углом наклона бокового ролика 20°
  • Дефлекторные ролики верхние и нижние
  • Укрытия, ограждения вращающихся частей
  • Рама натяжного барабана с ограждением
  • Ограждения сетчатые линейного става (с 2-х сторон)
  • Загрузочное устройство с верхней амортизирующей роликоопорой
  • Устройство контроля скорости конвейерной ленты ДКС-М30-81С-11251-ЛА.02
  • Тросовый выключатель
  • Устройство контроля продольного разрыва конвейерной ленты тросиковое
  • Устройство выключающее рычажное
  • Шкаф управления конвейеромЭлектрическая схема

Одновременно с поставкой оборудования поставляется:

  • Паспорт основного оборудования
  • Руководство по эксплуатации
  • Руководство по техническому обслуживанию и ремонту (с полным регламентом проведения ТОиР, периодичности замены запчастей, комплектующих, порядком разборки/сборки, нормативной трудоемкости всех операций по ТОиР);
  • Чертежи на быстро изнашиваемые, сменные узлы и детали.

Сборочный чертёж конвейера

Конвейер ленточный КЛ 1600х10500 доставляется по России и заграницу. Для уточнения деталей доставки свяжитесь с нашими менеджерами по телефону +7 (351) 77-66-217 или напишите нам на почту zakaz@ilser.ru
