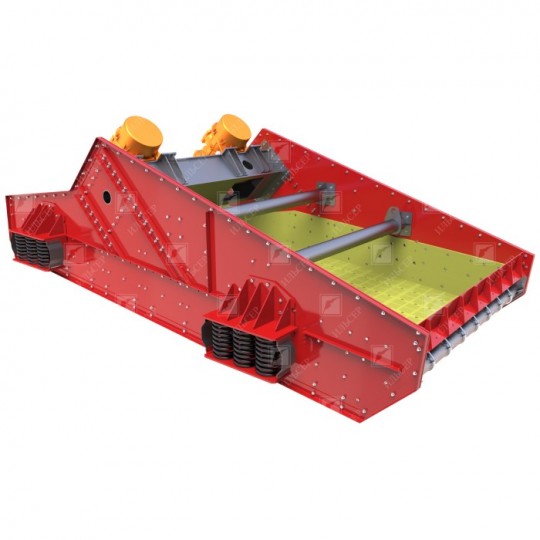

Высокочастотный грохот USM-2448

Высокочастотный грохот отличается небольшой амплитудой колебаний. Используется при сухом и мокром грохочении для разделения сыпучих материалов на фракции на обогатительных фабриках, в строительстве. Максимальная насыпная плотность материала - до 1,8 т/м³. Высокочастотный грохот обеспечивает несколько большую точность (эффективность) разделения по крупности и требует меньшей конструктивной высоты для установки, чем инерционный грохот.

Грохот может быть изготовлен в однодечном и двухдечном исполнениях.

Принцип работы

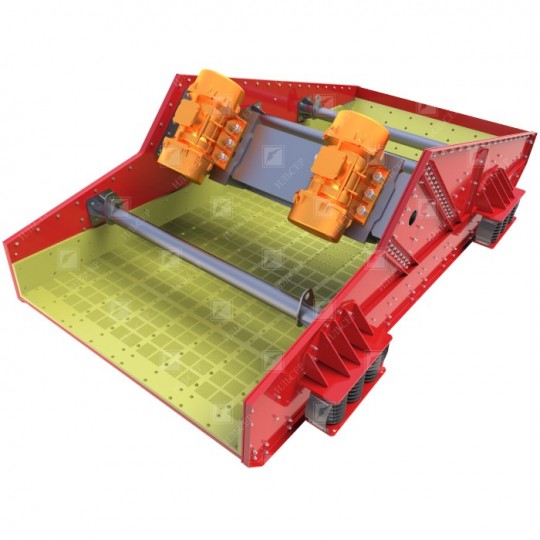

Короб, с закрепленными на нем площадочными вибраторами и подситником, устанавливается на опоры. Вращение валов вибраторов происходит в противоположных направлениях. При вращении валов вибраторов в противоположных направлениях возникает результатирующая возмущающая сила, изменяющаяся по синусоидальному закону в противоположных направлениях. Вектор силы расположен под углом 45° к вертикали и проходит через центр масс грохота. Под действием этой силы короб совершает возвратно-поступательные движения, направленные вдоль вектора силы (траектория движения каждой точки короба близка к прямой линии).

Материал из загрузочной течки поступает на сито подситника и благодаря наклонным колебаниям короба под углом 45° к вертикали, транспортируется к разгрузке, одновременно просеиваясь через отверстия сита. Материал, просеиваясь через отверстия сита, попадает в воронку для подрешетного продукта. Надрешетный продукт попадает в разгрузочные течки. Таким образом, в процессе работы происходит разделение грохотимого материала.

Скорость перемещения материала зависит от амплитуды колебаний.
