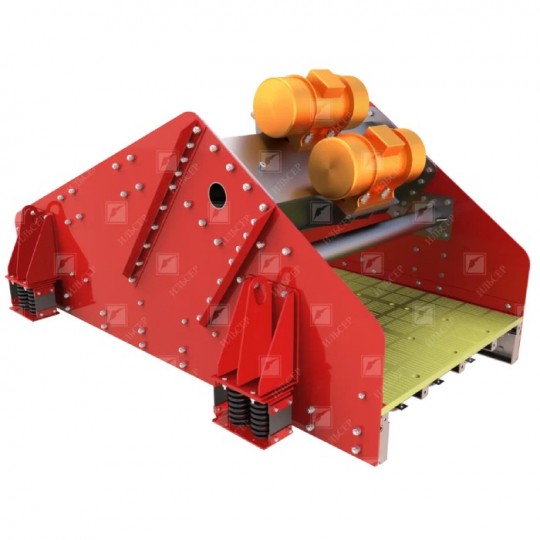

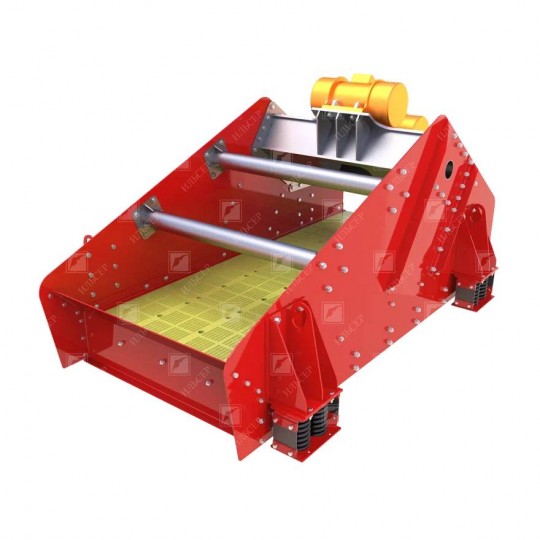

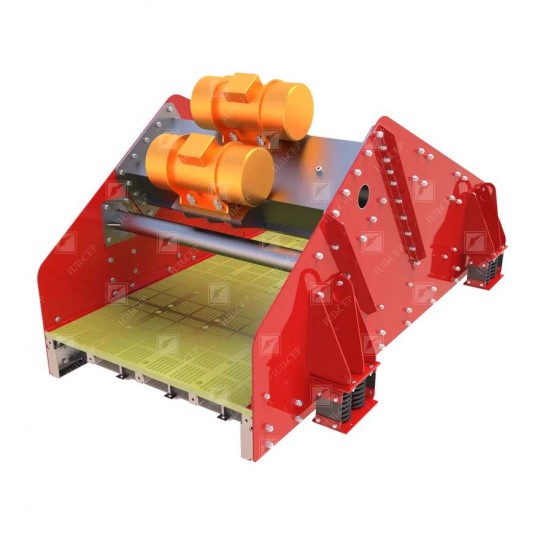

Высокочастотный грохот USM-1225

Высокочастотный грохот отличается небольшой амплитудой колебаний. Используется при сухом и мокром грохочении для разделения сыпучих материалов на фракции на обогатительных фабриках, в строительстве. Максимальная насыпная плотность материала - до 1,8 т/м³. Высокочастотный грохот обеспечивает несколько большую точность (эффективность) разделения по крупности и требует меньшей конструктивной высоты для установки, чем инерционный грохот.

Принцип работы

Короб 1, с закрепленными на нем площадочными вибраторами 4 и подситником 3, устанавливается на опоры 2. Вращение валов вибраторов происходит в противоположных направлениях. При вращении валов вибраторов в противоположных направлениях возникает результатирующая возмущающая сила, изменяющаяся по синусоидальному закону в противоположных направлениях. Вектор силы расположен под углом 35° к вертикали и проходит через центр масс грохота. Под действием этой силы короб 1 совершает возвратно-поступательные движения, направленные вдоль вектора силы (траектория движения каждой точки короба близка к прямой линии).

Материал из загрузочной течки поступает на верхнее сито подситника 3 и благодаря наклонным колебаниям короба 1 под углом 35° к вертикали, транспортируется к разгрузке, одновременно просеиваясь через отверстия сита. Надрешетный продукт в разгрузочную течку. Таким образом, в процессе работы происходит разделение грохотимого материала на два класса.

Скорость перемещения материала зависит от амплитуды колебаний.
