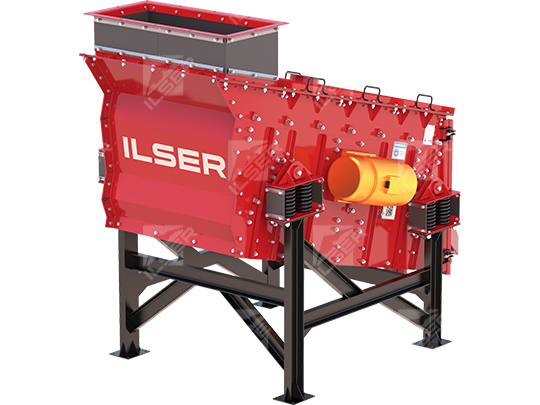

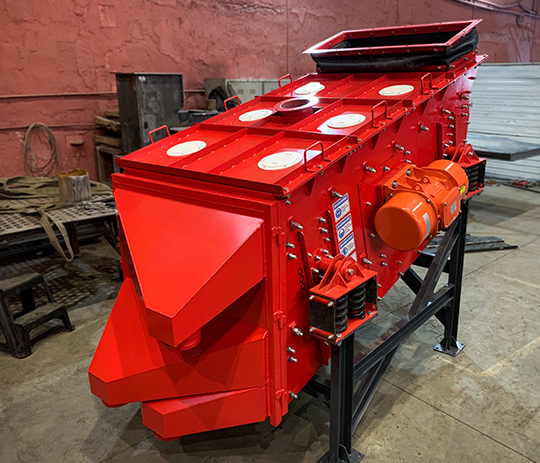

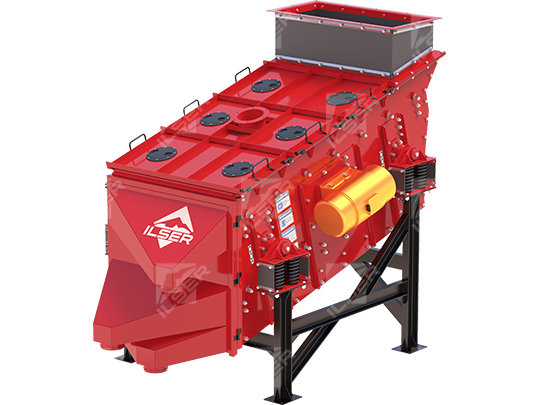

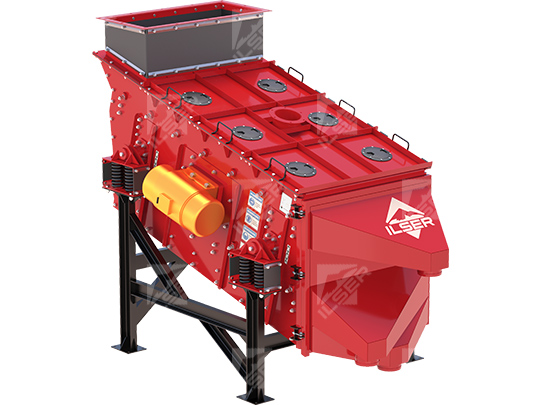

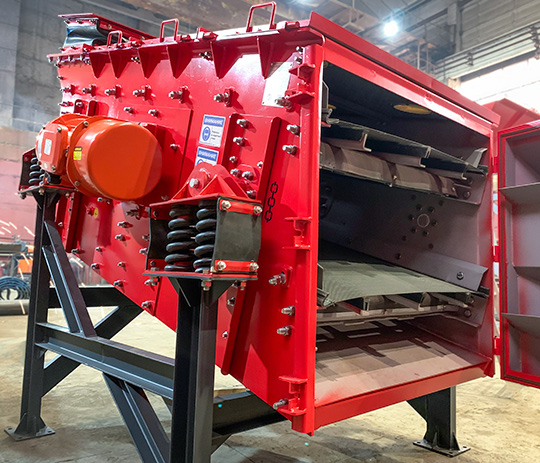

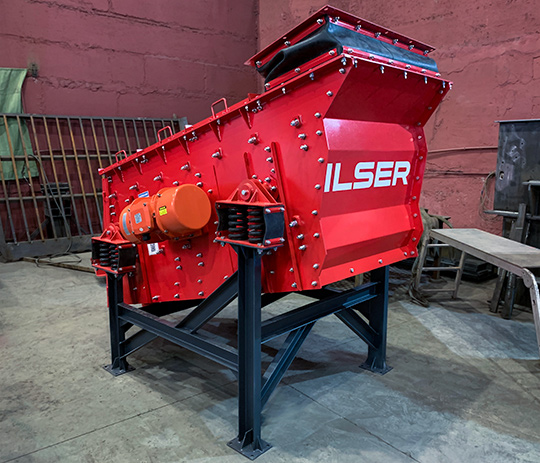

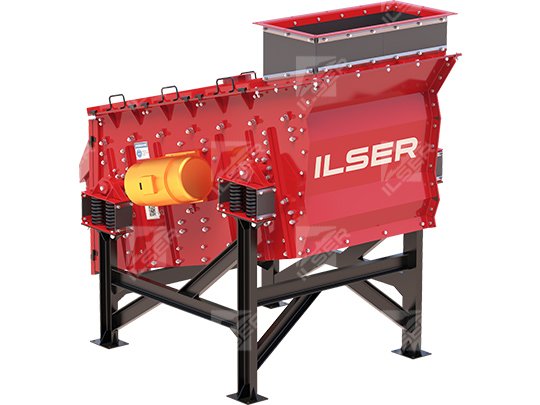

Высокочастотный грохот USL-1020-2
Производительность до 10 м³/ч
Макс размер кусков питания 100 мм
Число ярусов сит 2 шт.
Площадь просеивающей поверхности 2 м²
Мощность двигателей 2x2.2 кВт
Собственное производство
Собственное производство
Широкий ассортимент товаров
Широкий ассортимент товаров
Доставка во все точки мира
Доставка во все точки мира
Индивидуальный подход
Индивидуальный подход

Грохот USL-1020-2 предназначен для сухого или мокрого грохочения сыпучих материалов с объемной массой насыпного груза не выше 1,8 т/м3

Габаритные размеры грохота USL-1020-2

Короб 1, с закрепленными на нем площадочными вибраторами 3 и подситниками 4, устанавливается на опоры 2. Вращение валов вибраторов происходит в противоположных направлениях. При вращении валов вибраторов в противоположных направлениях возникает результатирующая возмущающая сила, изменяющаяся по синусоидальному закону в противоположных направлениях. Вектор силы расположен под углом 35° к вертикали и проходит через центр масс грохота. Под действием этой силы короб 1 совершает возвратно-поступательные движения, направленные вдоль вектора силы (траектория движения каждой точки короба близка к прямой линии).

Общее устройство USL-1020-2

Материал из загрузочной течки поступает на верхнее сито подситника 4 и благодаря наклонным колебаниям короба 1 под углом 35° к вертикали, транспортируется к разгрузке, одновременно просеиваясь через отверстия сита. Просеивающийся материал поступает на нижнее сито подситника, где совершает аналогичные перемещения. Материал, просеиваясь через отверстия нижнего сита, попадает в воронку для подрешетного продукта. Надрешетный продукт обоих сит попадает в разгрузочные течки. Таким образом, в процессе работы происходит разделение грохотимогоматериала на три класса.

Скорость перемещения материала зависит от амплитуды колебаний.Схема работы USL-1020-2

Технические характеристики грохота USL-1020-2

Производительность по исходному материалу, м³/ч
до 15
Число ярусов сит, шт
2
Ширина просеивающей поверхности, мм
1000
Длина просеивающей поверхности, мм
2000
Площадь просеивающей поверхности, м²
2
Угол наклона просеивающей поверхности, градус
10-15
Амплитуда колебаний короба, мм
2-2,5
Частота колебаний, Гц
25
Номинальная мощность электродвигателя, кВт
2х2,2
Длина грохота, мм
2920
Ширина грохота, мм
1730
Высота грохота, мм
1500
Масса грохота, кг
1360
Высокочастотный грохот USL-1020-2 доставляется по России и заграницу. Для уточнения деталей доставки свяжитесь с нашими менеджерами по телефону +7 (351) 77-66-217 или напишите нам на почту zakaz@ilser.ru
